Lujien materiaalien hyödyntäminen koneiden ja rakenteiden kantavissa osissa mahdollistaa kevyemmät konstruktiot. Tällä on usein suora vaikutus energiankulutukseen. Lisäksi konstruktion keveys helpottaa käsittelyä tuotannossa ja pienentää mm. logistiikassa syntyvää energiankulutusta ja kustannuksia. Lujempien materiaalien käyttö ei kuitenkaan suoraan takaa konstruktion hyvää väsymiskestoa. Teoriassa tyypillisille rakennemateriaaleille, kuten teräkselle, korkeampi lujuus tarkoittaa korkeampaa väsymislujuutta, mutta käytännön rakenteissa asia ei ole näin yksinkertainen, sillä rakenteen väsymiskestävyyteen vaikuttavat erityisesti erilaiset epäjatkuvuuskohdat kuten hitsit ja lovet sekä lisäksi pinnankarheus, jännityskeskittymät ja jäännösjännitykset. Erityisesti hitsattujen rakenteiden tapauksessa materiaalin lujuuden merkitys väsymiskestävyyden kannalta on käytännössä vähäinen.
Dynaaminen väsytystestaus
Tämän toimintamallin tarkoituksena on kuvata dynaamisen väsytystestauksen toteutus kuormituskehällä (Walter & Bai LFV 500). Toimintamalli tarjoaa yhtenäisen ja toistettavan menettelytavan materiaalien, komponenttien tai rakenteiden väsymiskestävyyden tutkimiseen.
Dynaamista väsytystestausta käytetään erityisesti arvioitaessa rakenteiden pitkäaikaiskestävyyttä, kuormitushistoriaan liittyviä vaurioitumismekanismeja sekä eri materiaalien, suunnittelu- ja tuotantoteknisten ratkaisujen soveltuvuutta vaativiin käyttöolosuhteisiin.
Yleistä dynaamisesta väsytystestauksesta
Väsymisilmiö tarkoittaa materiaalin vaurioitumista toistuvan kuormituksen seurauksena, vaikka kuormitustaso olisi selvästi materiaalin myötö- tai murtolujuuden alapuolella. Dynaamisessa väsytystestauksessa koekappale altistetaan hallitulle, sykliselle kuormitukselle, jonka aikana seurataan materiaalin tai rakenteen käyttäytymistä.
Kuormituskehä mahdollistaa kuormituksen tuottamisen tarkasti säädellyllä voimalla, kuormitustaajuudella ja kuorman muodolla (esimerkiksi sinimuotoinen kuormitus). Testaus suoritetaan laboratorio-olosuhteissa, jolloin ympäristötekijät ja kuormitusparametrit voidaan hallita ja dokumentoida luotettavasti.
Keskeiset käsitteet
Dynaaminen kuormitus. Ajan funktiona toistuva tai vaihteleva kuormitus, jossa voima tai siirtymä muuttuu syklisesti.
Väsytystesti. Koe, jossa koekappaletta kuormitetaan toistuvasti, kunnes saavutetaan ennalta määritelty syklimäärä, vaurio tai murtuma.
Kuormituskehä. Testauslaite, jolla voidaan tuottaa ja mitata voima- tai siirtymäohjattua kuormitusta tarkasti kontrolloiduissa olosuhteissa.
Syklimäärä. Kuormitussyklien kokonaismäärä, jonka koekappale kestää ennen vauriota tai testin päättämistä.
Dynaamisen väsytystestauksen kokonaisuus
Dynaamisen väsytystestauksen keskeiset osa-alueet ovat:
- Testauksen suunnittelu
- Koekappaleen valmistelu ja kiinnitys
- Kuormitusparametrien määrittely
- Testin suorittaminen ja valvonta
- Testin päättäminen
- Tulosten dokumentointi ja raportointi
Jokainen testauskerta perustuu erilliseen testisuunnitelmaan, jossa määritellään testin tavoite, rajaukset ja hyväksymiskriteerit.
Testauksen suunnittelu – Testin tavoite ja rajaus
Suunnitteluvaiheessa määritellään:
- Mikä materiaali, komponentti tai rakenne testataan
- Mikä on testauksen tarkoitus (vertailu, vaatimusten täyttyminen, tutkimus)
- Kuormitustyyppi (esim. veto, puristus, taivutus, yhdistelmä)
Kuormitusparametrien määrittely
Kuormituksen arvot
Savonian kuormituskehällä dynaamisissa kuormituskokeissa käytetään tavallisesti siniaallon muotoista kuormitusta, jonka vaihteluväli määritetään seuraavasti:
- Speed – lineaarisen kuormituksen nopeus, kuormitustestin alussa kuorma ajetaan lineaarisesti alkupisteeseen (Endpoint).
- Endposition – syklisen kuormituksen alkupiste, vastaa aaltoliikkeen tasapainoasemaa.
- Amplitude – kuorman amplitudi eli tasapainoaseman ja aallon harjan tai pohjan arvojen erotus.
- Frequency – kuormitustaajuus [Hz eli 1/s], määritettävä tapauskohtaisesti kuormituskehän ohjekirjan avulla rakenteen joustavuuden perusteella.
Kuormituksen muoto
- Dynaamisessa testauksessa yleensä siniaalto.
Tavoiteltu syklimäärä tai katkaisuehto (Savonian kuormituskehällä)
- Break Criteria
- End cycles – kuormitustestissä ajettavien kuormitussyklien määrä.
- Load drop – kuorman arvon äkillisen tippumisen kynnysarvo, jolla testi pysäytetään.
- Channel Limits
- Channel – tyypillisesti valitaan Stroke eli siirtymä ja määritetään tapauskohtaisesti sopivat siirtymän minimi- ja maksimiarvot, joilla testi pysäytetään.
Standardit ja ohjeistukset
Testaus voidaan suorittaa voimassa olevien standardien tai asiakaskohtaisten ohjeiden mukaisesti. Sovellettavat standardit dokumentoidaan testisuunnitelmaan.
Koekappaleen ja laitteiston valmistelu
- Koekappaleen mitat, materiaali ja tunnistetiedot tarkistetaan.
- Koekappale dokumentoidaan (valokuvat, merkinnät).
- Mahdolliset esivauriot tai poikkeamat kirjataan.
Kuormituskehä
- Kuormituskehä ja anturit tarkastetaan ennen testiä.
- Varmistetaan mittalaitteiden kalibrointien voimassaolo.
- Valitaan koekappaleelle soveltuvat kiinnittimet.
Dynaamisen väsytystestin suorittaminen

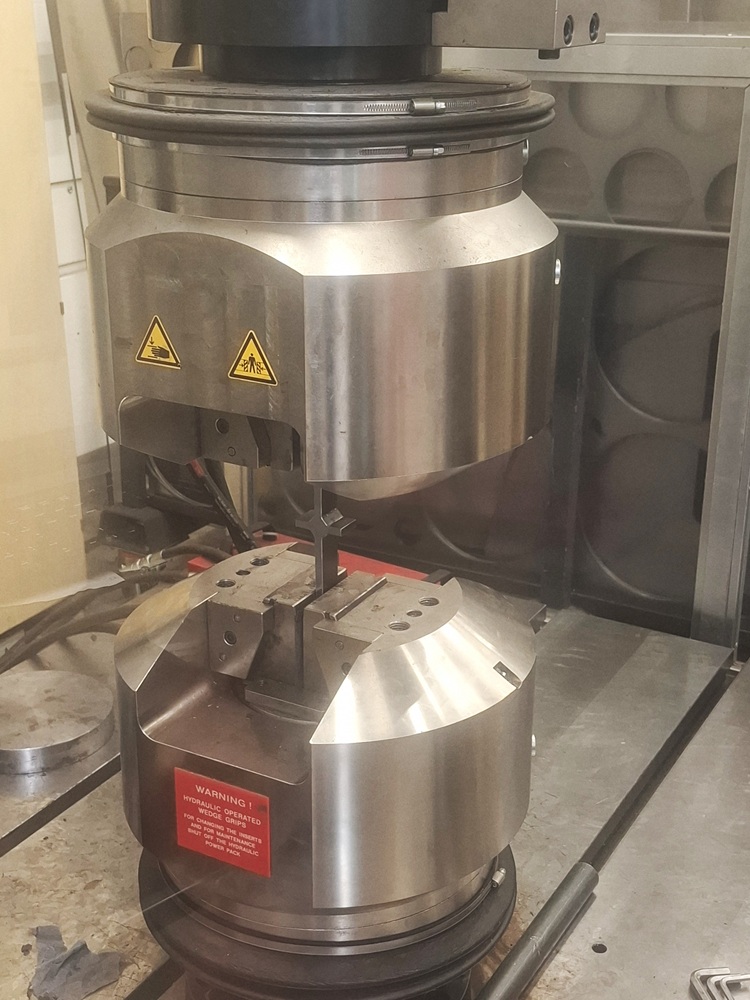

- Koekappale kiinnitetään kuormituskehään testisuunnitelman mukaisesti.
- Tarvittaessa suoritetaan esikuormitus tai testiajo.
- Kuormitusparametrit asetetaan testausohjelmistoon.
- Testi käynnistetään ja kuormitusta seurataan reaaliaikaisesti.
- Testi keskeytetään, jos:
- Koekappale murtuu,
- Saavutetaan ennalta määritelty syklimäärä,
- Havaitaan laitteistoon tai turvallisuuteen liittyvä poikkeama.
- Testin aikana mahdolliset poikkeamat ja havainnot kirjataan.
Turvallisuus
- Testialue suojataan mahdollisten irtoavien kappaleiden varalta.
- Testin aikana testialueella ei saa oleskella.
- Hätäseis-toiminnon toiminta varmistetaan ennen testin aloittamista.
Testin päättäminen
- Kuormitus ajetaan hallitusti pois.
- Koekappale irrotetaan kuormituskehältä.
- Koekappale tarkastetaan vaurioiden ja murtumien varalta.
- Testidata tallennetaan ja varmuuskopioidaan.
Tulokset ja raportointi
Testiraportti sisältää vähintään:
- Testin tunnistetiedot
- Koekappaleen kuvauksen
- Käytetyn kuormituskehän ja mittalaitteet
- Kuormitusparametrit
- Testin keston ja syklimäärän
- Havaitut vauriot tai murtumat
- Poikkeamat testisuunnitelmasta
Raportointi mahdollistaa testitulosten vertailun ja myöhemmän hyödyntämisen tutkimuksessa, tuotekehityksessä ja opetuksessa.
Poikkeamat ja jatkokehitys
Mahdolliset poikkeamat tästä toimintamallista dokumentoidaan testikohtaisesti. Toimintamallia päivitetään kokemusten, uusien standardien ja laitteistojen kehittymisen myötä.
