Toimintamalli keveiden ja lujien rakenteiden kehittämiseen komposiiteilla ja 3D-tulostuksella

Jussi Asikainen, Savonia ammattikorkeakoulu

Tässä toimintamallissa kuvataan tarvittavat vaiheet ja menetelmät rakenteiden keventämiseen hyödyntämällä komposiittimateriaaleja ja 3D-tulostusta. Komposiitit ja 3D-tulostus tarjoavat teollisuudelle kevyempiä ja energiatehokkaampia tuotteita, esimerkiksi kone- ja laiterakenteissa tai työkaluissa ja kiinnittimissä.

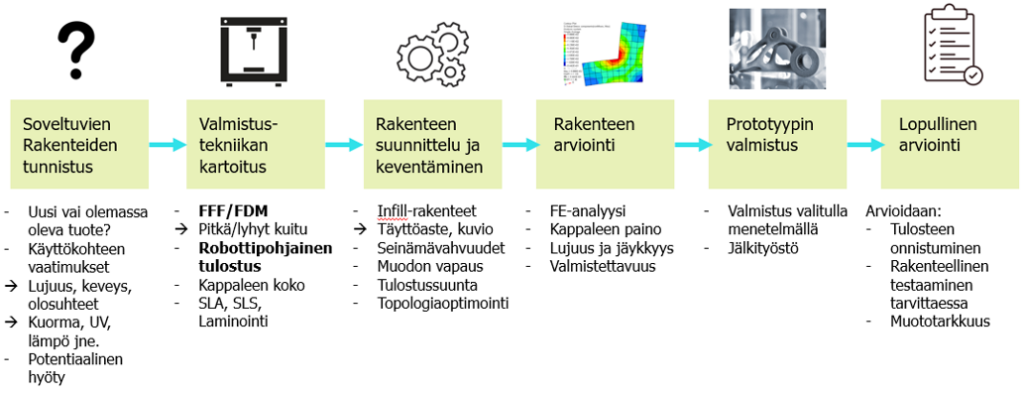

Tämä toimintamalli koostuu seuraavista osista:

1. Yleistä komposiiteista ja 3D-tulostuksen mahdollisuuksista
2. Soveltuvien rakenteiden ja tuotteiden tunnistaminen
3. Materiaali- ja valmistusteknologian kartoitus
4. Rakenteellinen keventäminen 3D-tulostamalla
5. Lujuuslaskenta ja rakenteellinen arviointi
6. Prototyypin valmistus ja testaus
7. Arviointi

Yleistä komposiiteista ja 3D-tulostuksen mahdollisuuksista

Rakenteiden keventämisellä pyritään parantamaan yleisesti tuotteiden lujuus-painosuhdetta, eli saavuttamaan vaadittu mekaaninen suorituskyky mahdollisimman pienellä materiaalimäärällä. Keventäminen on tärkeä keino

• vähentämään raaka-aineiden kulutusta,
• pienentämään valmistuksen, logistiikan ja käytön aikaisia ympäristövaikutuksia,
• parantamaan tuotteiden energiatehokkuutta ja kilpailukykyä.

Perinteisissä materiaali- ja valmistusratkaisuissa keventämisen esteenä tulee vastaan usein rajoitteita valmistustekniikassa ja kappaleen geometriassa. Komposiitit ja 3D-tulostus vastaavat tähän haasteeseen usein monia muita menetelmiä paremmin.

Komposiitit, kuten kuituvahvisteiset polymeerit, yhdistävät

• alhaisen ominaispainon,
• korkean lujuuden ja jäykkyyden,
• mahdollisuuden räätälöidä ominaisuudet käyttökohteen mukaan.

3D-tulostus on nykypäivänä hyvin soveltuva valmistusmenetelmä monelle käyttökohteelle, usein piensarjoihin, mutta laitteiden kehittymisen myötä joskus jopa suurempien volyymien valmistukseen.

Keskeiset käsitteet ja määritelmät

Komposiitti
Materiaali, joka koostuu kahdesta tai useammasta eri materiaalista (matriisi + lujite), joilla on erilaiset ominaisuudet.

Matriisimateriaali
Komposiitin perusmateriaali, joka sitoo lujitteen yhteen (yleensä termoplastinen polymeeri).

Lujite
Komposiitin vahvistava osa, kuten kuitu tai hiukkanen.

Lyhytkuituvahviste
Komposiitti, jossa kuitu on satunnaisesti suuntautunutta ja lyhyttä.

Jatkuvakuituvahviste
Komposiitti, jossa yhtenäinen kuitu voidaan sijoittaa kuormitussuunnassa.

FDM / FFF (Fused Deposition Modeling / Fabrication)
Yleinen 3D‑tulostusmenetelmä, jossa sulatettua termoplastia pursotetaan suuttimen kautta.

Filamenttipohjainen tulostus
3D‑tulostusmenetelmä, jossa raaka‑aine syötetään tulostimeen filamenttimaisena.

Granulaattipohjainen tulostus
3D‑tulostusmenetelmä, jossa raaka‑aine syötetään granulaattina suoraan ekstruuderiin.

Robottipohjainen 3D‑tulostus
Teollisuusrobotin ohjaama tulostus, joka mahdollistaa suuret kappaleet ja vapaan liikeradan.

Ekstruuderi
Laite, joka sulattaa ja pursottaa materiaalin tulostusta varten.

Infill‑rakenne
Tulostettavan kappaleen sisäinen täyttörakenne, joka vaikuttaa painoon, jäykkyyteen ja lujuuteen.

Täyttöaste (infill percentage)
Infill‑rakenteen tiheys prosentteina kappaleen sisätilasta.

Topologinen optimointi
Suunnittelumenetelmä, jossa materiaali sijoitetaan rakenteeseen kuormitusten perusteella.

Soveltuvien rakenteiden ja tuotteiden tunnistaminen

Onko kyse uudesta vai olemassa olevasta tuotteesta?

Mikäli kyseessä on olemassa oleva tuote, tuotteen materiaalin ja valmistusmenetelmän vaihtaminen voi vaatia tuotteen uudelleensuunnittelua uusien vaatimusten täyttämiseksi ja täyden potentiaalin saavuttamiseksi. Kohteesta tulee pohtia ainakin

• Rajapinnat ja liittyminen muihin rakenteisiin tai osiin
• Valmistusmenetelmän rajoitukset vs. tuotteen piirteet
• Uudelleensuunnittelussa potentiaali tuotteen keventämiseen piirteiden muutoksen kautta
  • Vertailu materiaalin lisääminen vs. poistaminen

Olemassa olevan tuotteen päivittämisen tapauksessa muutoksen hyödyt ovat selkeämmin osoitettavissa, vertailukohta on selkeä. Uusien tuotteiden suunnittelun tapauksessa suunnittelun muotovapautta on enemmän.

Käyttökohde ja lujuustekniset vaatimukset

Tuotteen soveltuvuuden arvioinnissa tulee pohtia ainakin

• Onko kyse kantavasta rakenteesta
• Millaisia kuormia osalle tai tuotteelle kohdistuu
  • Veto, puristus, taivutus, vääntö
  • Staattinen vai dynaaminen kuormitus
  • Kuormien suunta

3D-tulostetuissa kappaleissa on oleellista huomioida etenkin kuitulujituksen vaikutus lujuusominaisuuksien suuntautumiseen. Kuitulujitetut 3D-tulosteet ovat merkittävästi kestävämpiä tulostuskerrosten suunnassa.

Arvioinnissa tulee huomioida myös, miten suuri vaikutus tuotteen painolla on sen toimintaan ja elinkaareen. Painon keventäminen on yleisesti perusteltua, jos rakenne liikkuu tai on osa liikkuvaa kokonaisuutta, tai jos tuote on käsin siirrettävä tai asennettava. Paino myös vaikuttaa laitteen energian kulutukseen käytön aikana, laitteen ergonomiaan ja turvallisuuteen sekä kuljetukseen ja logistiikkaan.

3D-tulostus soveltuu tuotteen valmistukseen usein, mikäli:

• Valmistusmäärät ovat pienehköjä tai vaihtelevia
• Tuote on kehitysvaiheessa tai elää jatkuvasti
• Tuotteen räätälöinti on tärkeää

Materiaali- ja valmistusteknologian kartoitus

Tässä kartoituksessa keskitytään valmistusmenetelmänä 3D-tulostukseen ja komposiittimateriaaleihin, joita siinä voidaan hyödyntää.

Kuituvahvisteinen FFF / FDM -tulostus

Perustuu termoplastiseen matriisiin, jota vahvistetaan jatkuvilla tai lyhyillä kuiduilla

Mahdollistaa:

• kuitujen suuntaamisen kuormitusten mukaan,
• paikallisen jäykkyyden ja lujuuden lisäämisen.

Soveltuu erityisesti:

• rakenteellisiin osiin,
• korvaamaan kevyitä metallirakenteita,
• toiminnallisiin prototyyppeihin.

Hiukkas- ja kuitutäytteiset termoplastit (FFF / FDM)

Materiaalit sisältävät lyhyitä hiili‑, lasi‑ tai mineraalikuituja. Ne parantavat perusmuovin jäykkyyttä, lämmönkestoa ja mittatarkkuutta. Soveltuvat erityisesti kevyesti kuormitettuihin rakenteisiin, muotoilultaan monimutkaisiin osiin ja kustannustehokkaaseen pilotointiin.

Robottipohjainen komposiittien 3D-tulostus

Komposiittimateriaaleja voidaan tulostaa myös robottipohjaisesti, jolloin teollisuusrobotti ohjaa tulostuspäätä vapaasti työalueella. Menetelmä muistuttaa paljon FDM-tulostusta, mutta tuottavuus ja työala ovat merkittävästi suuremmat.

Robottipohjainen tulostus on potentiaalinen vaihtoehto jos

• Kappalekoko on suuri ja geometria hankala,
• Perinteinen 3D-tulostus olisi liian hidasta,
• Halutaan korvata massiivisia rakenteita kevyemmillä ontoilla ratkaisuilla.

Robottipohjaisessa tulostuksessa keventäminen perustuu seinämäpaksuuksien optimointiin, onttoihin ja kennomaisiin rakenteisiin ja tuotesuunnittelun osalta seinämäpaksuuden kohdentamiseen kuormitusta kantaviin osiin.

Yleinen komposiittimateriaali robottipohjaisessa tulostuksessa on ollut granulaattipohjainen komposiitti, esimerkiksi UPM Formi, missä termoplastinen matriisi on vahvistettu puukuidulla. Puumuovikomposiitin etuja kestävyysnäkökulmasta on pienempi hiilijalanjälki verrattuna perinteisiin kuituvahvisteisiin muoveihin ja materiaalin kierrätettävyys. Lujuusominaisuuksiltaan puupohjaiset komposiitit eivät kuitenkaan vastaa hiilikuituvahvisteisia komposiitteja. Ne soveltuvat kuitenkin hyvin esimerkiksi ei-kriittisiin tai puolikantaviin rakenteisiin, kuorirakenteisiin ja tukirakenteisiin tai valumuoteiksi. Robottitulostuksessa voidaan myös automatisoida tulosteen jälkikäsittelyä, esimerkiksi liittämällä robottisoluun työkalunvaihdolla tai monirobottijärjestelmää hyödyntämällä kappaleen hionta tai koneistaminen.

Muut kehittyvät menetelmät

• Continuous Fiber Additive Manufacturing (CFAM)
• Hybriditulostus (tulostus + jälkikäsittely tai pinnoitus)

Näitä voidaan huomioida konseptitasolla, mutta pilotoinnissa painopiste on menetelmissä, jotka ovat käytännössä saavutettavissa ja toistettavissa.

Komposiittimateriaalit ja niiden lujuusominaisuudet

Perusmatriisit (termoplastit)

Polyamidi (Nylon, PA)

• Hyvä perusmateriaali kuituvahvistukselle
• Ominaisuuksia:
  • hyvä sitkeys ja väsymiskestävyys
  • kohtuullinen lämmönkesto
• Tyypillinen vetolujuus (ilman kuitua): n. 40–60 MPa

Lyhytkuituvahvisteiset materiaalit

Hiilikuitu‑ tai lasikuitutäytteinen polyamidi

• Parantaa merkittävästi:
  • jäykkyyttä (E‑moduuli)
  • mittapysyvyyttä
• Vetolujuus:
  • tyypillisesti 60–90 MPa
• Soveltuu:
  • keventämiseen, kun kuormat ovat maltillisia
  • rakenteisiin, joissa painonsäästö on tärkeämpää kuin äärimmäinen lujuus

Jatkuvakuituvahvisteiset komposiitit

Hiilikuituvahvistus

• Erinomainen lujuus–painosuhde
• Mahdollistaa:
  • metallisia rakenteita vastaavan jäykkyyden
  • jopa > 800 MPa kuitusuunnassa rakenteellisissa osissa
• Soveltuu:
  • kantaviin ja jäykkyyttä vaativiin rakenteisiin
  • merkittävään painonsäästöön

Lasikuituvahvistus

• Edullisempi vaihtoehto
• Hyvä iskun- ja väsymiskestävyys
• Soveltuu:
  • yleisiin rakenteellisiin osiin
  • tilanteisiin, joissa kustannustehokkuus on keskeistä

Kevlar / aramidikuitu

• Erinomainen iskun- ja kulutuskestävyys
• Pienempi puristusjäykkyys
• Soveltuu:
  • suojaaviin rakenteisiin
  • mekaanisesti vaativiin mutta ei erittäin jäykkiin kohteisiin

Materiaali- ja valmistusteknologian kartoituksen tuloksena syntyy:

• valittu tulostusmenetelmä pilotointiin,
• yksi tai useampi soveltuva materiaalivaihtoehto,
• alustava arvio saavutettavasta:
  • painonsäästöstä
  • lujuus- ja jäykkyystasosta
  • soveltuvuudesta demonstraatiokäyttöön.

Komposiittimateriaalit granulaattipohjaisessa 3D‑tulostuksessa

Granulaattipohjaisessa 3D‑tulostuksessa (esim. CEAD‑ekstruuderilla varustettu teollisuusrobotti) materiaalivalikoima on laajempi kuin filamenttipohjaisissa menetelmissä. Tämä mahdollistaa paitsi paremman tuottavuuden myös teollisesti merkittävien, kustannustehokkaiden ja kiertotaloutta tukevien komposiittimateriaalien hyödyntämisen.

Materiaalien valinnassa korostuvat:

• tulostettavuus suurilla virtausnopeuksilla,
• riittävä jäykkyys ja rakenteellinen lujuus,
• materiaalin kestävyys ja ympäristövaikutukset,
• soveltuvuus suuriin ja kevennettyihin rakenteisiin.

Puukuitukomposiitit

UPM Formi on hyvä esimerkki biopohjaisesta granulaattikomposiitista, jossa:

• matriisimateriaalina toimii tyypillisesti polyolefiini tai polypropeeni
• lujitteena on puukuitu tai puupohjainen jauhe

Ominaisuuksia:

• hyvä jäykkyys suhteessa painoon
• hyvä mittapysyvyys suurissa kappaleissa
• miellyttävä ja “luonnonmateriaalimainen” pintavaikutelma
• uusiutuva kuitukomponentti → pienempi hiilijalanjälki

Lujuusominaisuudet ovat tyypillisesti:

• vetolujuus alhaisempi kuin lasi‑ tai hiilikuitukomposiiteilla
• jäykkyys selvästi suurempi kuin pelkällä polymeerillä

UPM Formi ja vastaavat puukuitukomposiitit soveltuvat erityisesti:

• kuori‑ ja tukirakenteisiin
• ei‑kriittisiin ja puolikantaviin osiin
• vihreän siirtymän ja biopohjaisten materiaalien demonstrointiin

Polypropeenipohjaiset (PP) komposiitit

Polypropeeni (PP) on yksi yleisimmistä granulaattitulostuksessa käytettävistä perusmateriaaleista. PP:n ominaisuuksia:

• alhainen tiheys → hyvä keventämispotentiaali
• hyvä kemiallinen kestävyys
• edullinen ja laajasti saatavilla
• hyvin soveltuva kierrätysmateriaaleihin

PP:tä käytetään granulaattitulostuksessa usein:

• täyttämättömänä (pelkkä PP)
• lasikuitu‑, mineraali‑ tai luonnonkuitutäytteisenä

Lasikuituvahvisteinen PP:

• selvästi parantunut jäykkyys ja lujuus
• soveltuu rakenteellisesti vaativampiin kohteisiin kuin puukuitukomposiitit
• hyvä kompromissi kustannusten ja suorituskyvyn välillä

Muut yleisesti käytettävät granulaattikomposiitit

Robottipohjaisessa tulostuksessa voidaan hyödyntää myös:

ABS‑ ja ASA‑pohjaiset komposiitit

• parempi lämmönkesto kuin PP:llä
• hyvä iskunkestävyys
• soveltuvat ulkokäyttöön (erityisesti ASA)

Lasikuitu‑ ja mineraalitäytteiset termoplastit

• korkea jäykkyys
• hyvä mittatarkkuus suurissa kappaleissa
• soveltuvat rakenteisiin, joissa muodon pysyvyys on kriittistä

Kierrätyspohjaiset granulaatit

• mahdollistavat materiaalikiertojen sulkemisen
• tukevat kiertotalousratkaisuja
• soveltuvat erityisesti ei‑kriittisiin, suuriin rakenteisiin

Rakenteellinen keventäminen 3D-tulostamalla

Materiaali ja tulostusmenetelmä toimivat aina yhdessä rakenteellisen suunnittelun kanssa. Rakenteellinen keventäminen ei perustu yksittäiseen keinoon, vaan useiden suunnitteluratkaisujen yhteisvaikutukseen. Keskeisiä keventämiseen liittyviä keinoja ovat:

• Infill‑rakenteet
  (esim. hunajakennot, gyroidit, suunnatut ristikkorakenteet), joilla voidaan säätää rakenteen jäykkyyttä ja lujuutta merkittävästi ilman massan kasvattamista. Infill‑tyyppi ja täyttöaste valitaan kuormituksen ja käyttötarkoituksen mukaan.
• Seinämäpaksuuksien optimointi
  Rakenteen kuori voidaan mitoittaa vaihtelevasti: enemmän materiaalia kuormitetuilla alueilla ja vähemmän vähäkuormitteisilla. Tämä on yksi tehokkaimmista keinoista vähentää kokonaismassaa.
• Kuituvahvistuksen kohdentaminen vain kuormitettuihin alueisiin
  Jatkuvakuituja (esim. hiili‑, lasi‑ tai aramidikuitu) käytetään ainoastaan niissä osissa rakennetta, joissa tarvitaan suurta jäykkyyttä tai lujuutta. Näin vältetään tarpeeton materiaalin käyttö ja saavutetaan hyvä lujuus–painosuhde.
• Ontot ja kuorimaiset rakenteet
  Täydet, massiiviset kappaleet korvataan onttoihin tai kuorirakenteisiin pohjautuvilla ratkaisuilla, joissa suurin osa kuormaa kantaa ulkokuori ja sisäinen geometria.
• Topologisesti optimoitu geometria
  Materiaali sijoitetaan vain niille alueille, joissa se osallistuu kuormien siirtoon. Tämä poistaa rakenteesta niin sanottua epäaktiivista materiaalia, jota perinteisissä rakenteissa usein jää varmuusmarginaalien vuoksi.
• Osien yhdistäminen
  Useista erillisistä komponenteista koostuva rakenne voidaan toteuttaa yhtenä optimoituna kappaleena. Tämä vähentää liitoksia, kiinnittimiä ja niiden vaatimaa ylimitoitusta.
• Tulostussuunnan ja kerrosrakenteen huomioiminen
  Tulostussuunta ja kerrosrakenteen anisotrooppisuus huomioidaan osana keventämistä, jotta rakenteen kantokyky saavutetaan pienimmällä mahdollisella materiaalimäärällä.

Keskeiset huomioitavat asiat

• Anisotrooppisuus
  Rakenteen lujuus riippuu tulostussuunnasta ja kerrosrakenteesta. Kerrosten välinen lujuus on usein heikompi kuin kerroksen sisäinen lujuus, mikä tulee huomioida kuormitusten suunnittelussa.
• Kuituvahvistuksen suuntariippuvuus
  Jatkuvakuituvahvistus lisää lujuutta tehokkaasti vain kuitusuunnassa. Kuitujen sijoittelu tulee kohdistaa ennalta tunnistettuihin kuormituspolkuihin.
• Rakenteen geometria ja sisäinen rakenne
  Infill‑rakenteet, ontot muodot ja kuorirakenteet eivät käyttäydy homogeenisen materiaalin tavoin. Seinämäpaksuudet ja paikalliset muodonmuutokset ovat usein kriittisempiä kuin sisäinen täyttö.
• Tulostusparametrit ja valmistuksen laatu
  Kerrospaksuus, lämpötila ja täyttöaste vaikuttavat merkittävästi lopulliseen lujuuteen. Laskennallinen arviointi edellyttää oletusta hallitusta ja toistettavasta valmistuksesta.
• Laskennallisen analyysin rooli
  FEM‑laskentaa hyödynnetään ensisijaisesti kuormituspolkujen ja kriittisten alueiden tunnistamiseen. Tuloksia täydennetään aina kokeellisella testauksella.
• Kokeellinen validointi
  Yksinkertaiset testit ja käytännön pilotointi ovat keskeinen osa lujuuden arviointia, erityisesti ei‑kriittisissä ja demonstrointikäytössä olevissa rakenteissa.

Prototyypistä saadut havainnot hyödynnetään osana tuotekehitystä, jossa rakennetta, materiaaleja ja valmistusparametreja tarkennetaan käyttövaatimusten mukaisesti. Tuotekehitysvaiheessa kevennetty ratkaisu sovitetaan osaksi tuotetta tai tuoteperhettä huomioiden valmistettavuus, toistettavuus ja mahdollinen jatkoskaalaus.

Arvioinnissa huomioidaan erityisesti:

• Rakenteellinen toimivuus
  Kestääkö prototyyppi suunnitellut kuormitukset ilman näkyviä vaurioita, liiallista muodonmuutosta tai delaminoitumista.
• Paino ja materiaalitehokkuus
  Toteutunut painonsäästö verrattuna alkuperäiseen tai perinteiseen rakenteeseen sekä materiaalin käytön tehokkuus.
• Jäykkyys ja muodonpysyvyys
  Rakenneosan käyttäytyminen kuormituksen alla sekä palautuminen kuormituksen poistuttua.
• Valmistettavuus ja toistettavuus
  Onko rakenne tulostettavissa luotettavasti valitulla menetelmällä, ja kuinka herkkä se on tulostusparametrien vaihtelulle.
• Käytettävyys ja integraatio
  Soveltuuko rakenne suunniteltuun käyttökohteeseen, asennukseen ja ympäröivään kokonaisuuteen.
• Mahdolliset heikkoudet ja kehityskohteet
  Havaitut rajoitteet, vauriot tai rakenteelliset epäjatkuvuudet, jotka ohjaavat jatkokehitystä.

Lujuuslaskenta ja rakenteellinen arviointi

Korjatun rakenteen lujuus ja toimivuus arvioidaan laskennallisesti ja tapauskohtaisesti suhteessa vaurion laatuun ja käyttökohteen vaatimuksiin. Arvioinnissa huomioidaan perusmateriaalin ja WAAM‑lisätyn materiaalin ominaisuudet, liitosalueiden käyttäytyminen sekä kuormitusten ja jäännösjännitysten vaikutus. Lujuuslaskenta tukee päätöksentekoa, mutta korjauksen soveltuvuus varmistetaan kokonaisarviolla, jossa turvallisuus on ensisijainen kriteeri.

FE‑analyysiä hyödynnetään korjatun rakenteen kuormituspolkujen, jännityskeskittymien ja kriittisten alueiden tunnistamiseen sekä korjauksen vaikutusten arviointiin ennen fyysistä testausta. Laskennallista tarkastelua täydennetään tarvittaessa rikkovalla koeistuksella tai muulla kokeellisella testauksella, jonka avulla voidaan varmentaa korjatun rakenteen todellinen kantokyky, murtokäyttäytyminen ja turvallinen käyttöalue. Kokeellinen testaus on erityisen tärkeää, kun rakenteen käyttöolosuhteet ovat vaativia tai laskentaan liittyy merkittävää epävarmuutta.

Prototyypin valmistus ja testaus

Prototyyppi valmistetaan valitulla materiaalilla ja valmistusmenetelmällä siten, että se vastaa mahdollisimman hyvin suunniteltua lopullista rakennetta. Valmistuksessa kiinnitetään huomiota erityisesti:

• tulostettavuuteen ja prosessin hallittavuuteen
• rakenteen geometriseen toteutuvuuteen (seinämät, ontelot, liitokset)
• materiaalin käyttäytymiseen valmistuksen aikana
• valmistuksen toistettavuuteen ja mahdollisiin virhelähteisiin

Prototyyppiä ei pyritä viimeistelemään täydelliseksi, vaan sen tarkoitus on tuottaa nopeasti tietoa rakenteen toimivuudesta ja valmistettavuudesta. Testaus toteutetaan käyttökohteen vaatimuksia vastaavalla, tarkoituksenmukaisella tavalla. Arviointi perustuu ensisijaisesti käytännön havaintoihin ja soveltaviin kokeisiin, ei standardoituihin sertifiointitesteihin.

Testauksessa huomioidaan erityisesti:

• rakenteen käyttäytyminen kuormituksessa
• muodonmuutokset, jäykkyys ja mahdolliset vaurioitumismekanismit
• liitoskohtien, pinnoitteiden ja korjausalueiden toimivuus
• valmistuksesta tai korjauksesta johtuvat epäjatkuvuudet

Tarvittaessa prototyyppi kuormitetaan tarkoituksellisesti vaurioon saakka, jotta saadaan tietoa murtokäyttäytymisestä ja käyttörajoista.

Arviointi

Prototyypistä ja sen kehityksestä kirjataan keskeiset havainnot, jotka tukevat ratkaisun ymmärtämistä ja yleistettävyyttä. Dokumentointiin sisällytetään kuvaus lähtötilanteesta ja tavoitteista, tehdyt suunnittelu‑ ja rakenneratkaisut sekä valmistuksessa käytetyt materiaalit ja prosessiparametrit. Lisäksi kirjataan valmistuksen onnistuminen, havaitut haasteet ja poikkeamat sekä testauksessa ilmenneet rakenteelliset ja toiminnalliset havainnot. Arviointiin kootaan myös päätelmät ratkaisun soveltuvuudesta, rajoitteista ja mahdollisista jatkokehitystarpeista, jotta tulokset ovat hyödynnettävissä vastaavissa kohteissa.
